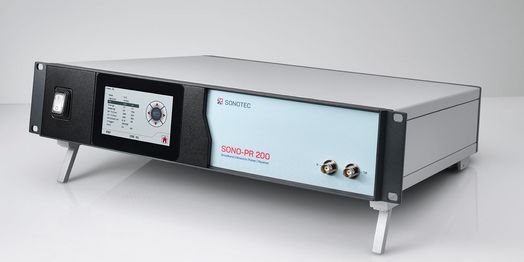

SONO-PR 200
Ultraschall-Impulsgeber/Empfänger für die Prüfkopfcharakterisierung
Durch seinen extrem breiten Frequenzbereich deckt der Pulser-Receiver SONO-PR 200 vielzählige Anwendungsbereiche ab: von der zerstörungsfreien Ultraschallprüfung an verschiedensten Materialien inklusive Wanddickenmessung über Tauchtechnik- und Squirter-Anwendungen bis hin zur akustischen Mikroskopie. Durch die Möglichkeit der Fernsteuerung über ein serielles Interface, diverse Trigger sowie digitale Ein- und Ausgänge ist der SONO-PR 200 zudem prädestiniert für die Integration in automatisierte Prüfsysteme. Das Gerät ersetzt zuverlässig 5900PR.
Ultraschallprüfköpfe
SONO-AMP Vorverstärker optional verfügbar
Durch die Ergänzung mit dem SONO-AMP Vorverstärker lassen sich Verstärkungen von bis zu 74 dB realisieren. Dank der Kombination mit SONO-AMP erreicht das System ein extrem niedriges Eigenrauschen von < 1 nV/√Hz. Prüfungen sind somit auch unter schwierigen Bedingungen realisierbar.
Anwendungen
Vielseitige Testoptionen: SONO-PR 200 Nadel- und Kombi-Version
Das Gerät ist in zwei Ausführungen erhältlich, wobei Sie entscheiden welche Ihren Bedürfnissen am besten entspricht: Spike oder Combi.
Nadel-Version
Die Nadel-Version verfügt über einen leistungsstarken und breitbandigen Nadelsender. Die minimale Anstiegszeit von einer Nanosekunde ermöglicht eine optimale Anregung von Hochfrequenz-Ultraschallprüfköpfen. Der Nadelsender des SONO-PR 200 eignet sich perfekt, wenn Sie Tests in Anwendungen durchführen möchten, die eine sehr hohe Bandbreite erfordern.
Kombi-Version
Die Kombi-Version ist eine weitere Variante des SONO-PR 200. Sie bietet zusätzlich zu den Funktionen der Nadel-Variante die Option im Frequenzbereich von 500 kHz bis 8 MHz auch einen Rechteckpuls oder bis zu 10 Burst-Pulse zu generieren. Dies bietet Vorteile bei der Untersuchung von stark dämpfendem Material im unteren Frequenzbereich des Gerätes.
Vorteile auf einen Blick
Vielzahl an Hoch- und Tiefpassfiltern
Hoch- und Tiefpassfiltern ermöglichen eine spezifische Anpassung an die Anwendung zur Erreichung eines max. Signal-Rausch-Verhältnisses.
Extrem breiter Frequenzbereich
Der integrierte Empfänger des SONO-PR 200 bietet eine große Bandbreite von 100 kHz bis 200 MHz, wodurch das Gerät eine vielzahl von wichtigen eigenständigen oder integrierten Anwendungen abdeckt.
Leistungsstarker Nadelsender
Die minimalen Anstiegszeiten von < 1 ns ermöglichen eine optimale Anregung hochfrequenter Prüfköpfe. Zudem können durch die Vielzahl einstellbarer Energiestufen unterschiedlichste Bauformen von Ultraschallprüfköpfen angesteuert werden.
Extrem niedriges Rauschen
Das Gerät zeichnet sich durch ein außergewöhnlich geringes Rauschen aus und ermöglicht dem Benutzer außerdem die Auswahl von Hoch- und Tiefpassfiltern, um ein maximales Signal-Rausch-Verhältnis zu erzielen.
Digitale Eingänge und Ausgänge

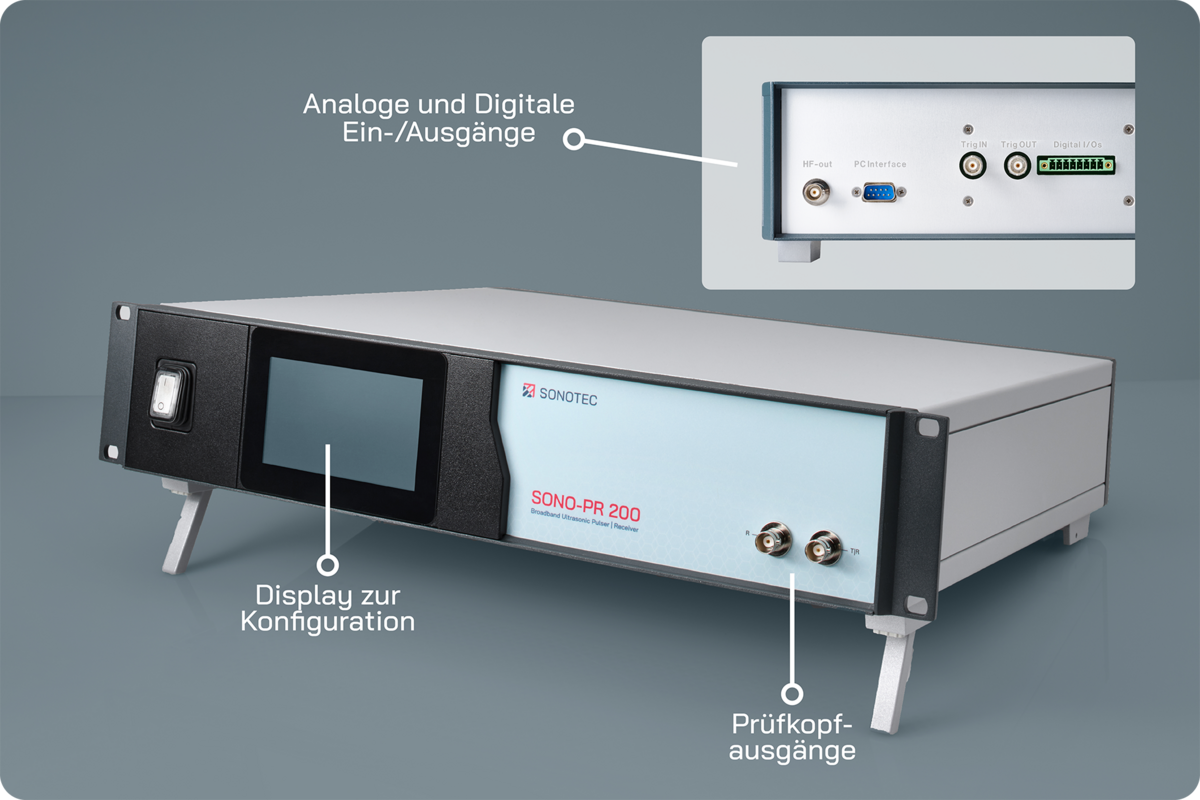

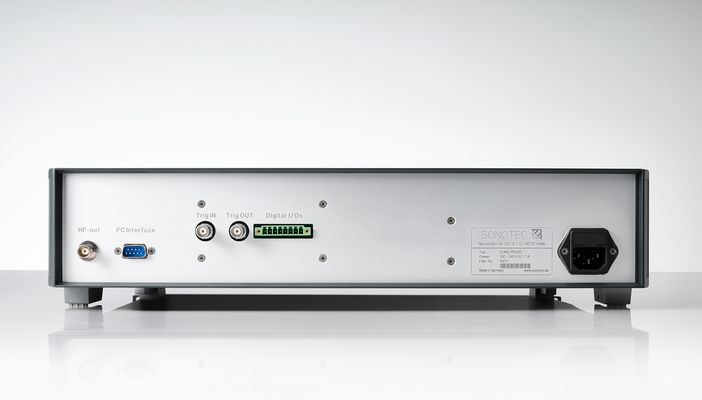

Mit verschiedenen digitalen und analogen Ein- und Ausgabeschnittstellen wurde der SONO-PR 200 so entwickelt, dass er vielseitig in verschiedene Prüfprozesse integrierbar ist.
Fernsteuerung über serielle Schnittstelle
Optional: fixer Anstieg möglich
SONO-AMP Vorverstärker
Durch die Ergänzung mit dem SONO-AMP Vorverstärker lassen sich Verstärkungen von bis zu 74 dB realisieren. Dank der Kombination mit SONO-AMP erreicht das System ein extrem niedriges Eigenrauschen von < 1 nV/√Hz. Dieser geringe Rauschpegel sowie die hohe Bandbreite machen somit auch Prüfungen unter schwierigen Bedingungen realisierbar.
Nadelsender
hohe Bandbreite, niedrige Anstiegszeit
Der Nadelsender ist sowohl in der Nadel-Version als auch in der Kombi-Version verfügbar. Er arbeitet mit einer hohen Bandbreite und bietet die direkte Steuerung der Übertragungsenergie, wodurch er für eine Vielzahl von Anwendungen geeignet ist.
Warum gibt es im Datenblatt keine Werte für die Impulsbreite?
Es ist nicht möglich, die Pulsbreite oder die Amplitude des Nadelsenders direkt zu steuern; diese können nur indirekt über die Einstellung des Energieniveaus variiert werden. Die tatsächliche Impulsbreite wird durch die elektrische Impedanz des Wandlers bestimmt; eine hohe Impedanz führt zu einer längeren, eine niedrige Impedanz zu einer kürzeren Impulsbreite. Es ist daher nicht möglich, die typische Impulsbreite für ein bestimmtes Energieniveau anzugeben, da diese immer von dem angeschlossenen Wandler abhängt. Die Impulsbreite des Nadelsenders ist somit eigentlich nicht von Bedeutung; der entscheidende Faktor ist die Anstiegszeit.
Was bedeutet eine kurze Anstiegszeit?
Die Anstiegszeit sollte so kurz wie möglich sein, da dies zu einer möglichst hohen Übertragungsbandbreite führt. Eine hohe Bandbreite bedeutet, dass ein einziger Impuls des Nadelsenders ein breites Frequenzspektrum enthält, wodurch die Impulsbreite nicht mehr an die spezifische Wandlerfrequenz angepasst werden muss. Im Falle unseres SONO-PR beträgt die Anstiegszeit <1ns, was einer sehr hohen Bandbreite entspricht.
Rechteckimpulsgeber
geringe Bandbreite, steuerbare Impulsbreite
Der Rechteckimpulsgeber arbeitet mit einer geringeren Bandbreite und kann entweder als positiver, negativer oder bipolarer Sender konfiguriert werden.
Worin unterscheidet sich der Rechtecksender vom Nadelsender?
Im Gegensatz zum Nadelsender kann die Impulsbreite beim Rechteckimpulsgeber direkt eingestellt werden. Hier ist Präzision entscheidend, da die Impulsbreite genau auf die Wandlerfrequenz abgestimmt sein muss, um verzerrte Signale zu vermeiden. Da eine präzise Frequenzanpassung erforderlich ist, eignet sich der Rechteckimpulsgeber am besten für niederfrequente Wandler (≤8MHz).
Zudem sind mit dem Rechtecksender höhere Übertragungsenergien zu erreichen, als mit einem Nadelsender. Es ist jedoch wichtig zu beachten, dass die Energie nur indirekt durch die Variation der Amplitude und der Pulsbreite gesteuert werden kann. Auf diese Weise ist der Rechteckimpulsgeber das Gegenteil des Nadelsenders: Mit dem Nadelsender können wir die Energie direkt steuern, aber nicht die Amplitude und die Impulsbreite - während wir mit dem Rechteckimpulsgeber Amplitude und Impulsbreite direkt steuern können, aber nicht die Energie.
SONO-PR 200 Nadel-Version
Spike Nadelsender
| Festspannung |
| Energiestufen |
| Anstiegszeit des Impulsgebers (unter 1ns) |
| Dämpfungstufen (8) |
| PRF (10Hz bis 200MHz) |
| Bandbreite der Nadel 200 MHz |
SONO-PR 200 Kombi Version
Spike Nadelsender
| Festspannung |
| Energiestufen |
| Anstiegszeit des Impulsgebers (unter 1ns) |
| Dämpfungstufen (8) |
| PRF (10Hz bis 200MHz) |
| Bandbreite der Nadel 200 MHz |
Rechteckimpulsgeber
| Variable Spannung 10-200V |
| Polarität des Impulsgebers (einpolig +, -, zweipolig) |
| Wählbare Breite der Rechteckweite |
| Frequenz der Rechteckwelle (500kHZ bis 8MHz) |
| Impulse je Burst (1 bis 10) |
| Dämpfungsstufen (2) |
| PRF(10Hz bis 20KHz) |
