Winkelprüfköpfe für die Schweißnahtprüfung

Ultraschallprüfköpfe für die Schweißnahtprüfung

SONOSCAN W Prüfköpfe - Zertifiziert nach EN 12668-2

SONOSCAN AWS Prüfköpfe - Zertifiziert nach ASTM E1065

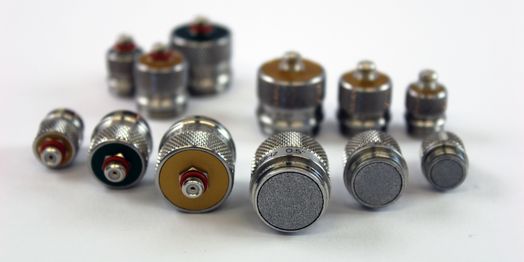

SONOSCAN Quick Change Prüfköpfe - Zertifiziert nach ASTM E1065

Allgemeine Informationen

Zuverlässige Materialprüfung auf Risse, Lunker, Bindefehler etc.

Die ergonomischen Winkelprüfköpfe für die Zerstörungsfreie Prüfung (ZfP) aus der Prüfkopfserie SONOSCAN prüfen Metalle auf Risse und Einschlüsse. Sie dienen in der Metallindustrie hauptsächlich zur Schweißnahtprüfung. Die SONOSCAN-Prüfköpfe sind leistungsfähige, robuste Ultraschallwandler, die an alle üblichen Ultraschallprüfgeräte anschließbar sind.

Die Prüfköpfe garantieren aufgrund variabler Bauformen und Größen einen optimalen Einsatz. Durch Einschleifen der Prüfköpfe können diese an gekrümmte Oberflächen, wie zum Beispiel verschiedene Rohrbauformen, angepasst werden. Die einzigartige und vorteilhafte Ergonomie der Winkelprüfköpfe ermöglicht einen komfortablen und handlichen Einsatz.

Anwenderbericht: Schweißnahtprüfung

Typen

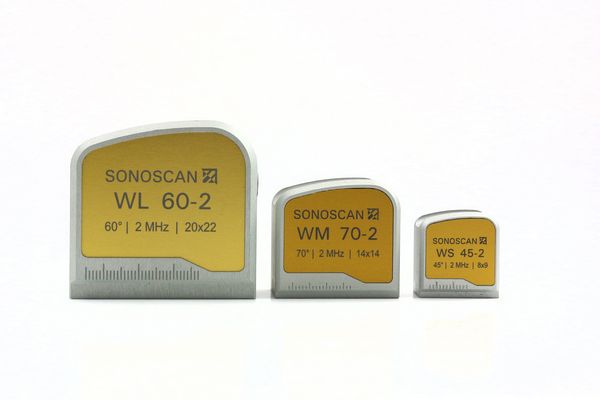

Winkelprüfköpfe (EN Standard)

* Garantiert für eine Umgebungstemperatur von 10 ... 40 °C (bedingt durch die Temperaturabhängigkeit der Schallgeschwindigkeit)
Typ	Schwingergröße	Einschallwinkel*	Frequenz	Anschluss
SONOSCAN WS 45-2 EN	8 x 9 mm	45°	2 MHz	LEMO 00
SONOSCAN WS 60-2 EN	8 x 9 mm	60°	2 MHz	LEMO 00
SONOSCAN WS 70-2 EN	8 x 9 mm	70°	2 MHz	LEMO 00

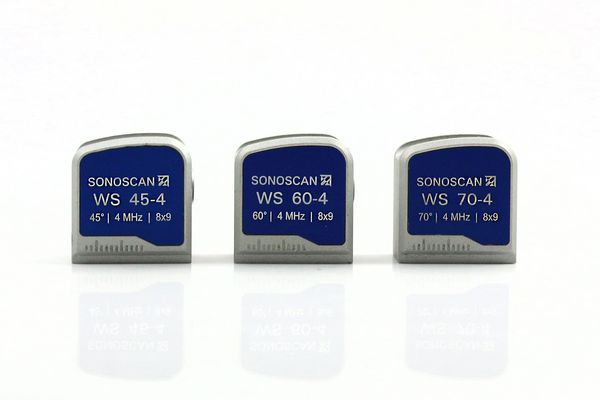

SONOSCAN WS 45-4 EN	8 x 9 mm	45°	4 MHz	LEMO 00
SONOSCAN WS 60-4 EN	8 x 9 mm	60°	4 MHz	LEMO 00
SONOSCAN WS 70-4 EN	8 x 9 mm	70°	4 MHz	LEMO 00
SONOSCAN WM 45-2 EN	14 x 14 mm	45°	2 MHz	LEMO 00
SONOSCAN WM 60-2 EN	14 x 14 mm	60°	2 MHz	LEMO 00
SONOSCAN WM 70-2 EN	14 x 14 mm	70°	2 MHz	LEMO 00
SONOSCAN WL 45-2 EN	20 x 22 mm	45°	2 MHz	LEMO 1S
SONOSCAN WL 60-2 EN	20 x 22 mm	60°	2 MHz	LEMO 1S
SONOSCAN WL 70-2 EN	20 x 22 mm	70	2 MHz	LEMO 1S

Weitere Ultraschallprüfköpfe

Prüfköpfe nach ASTM Standard

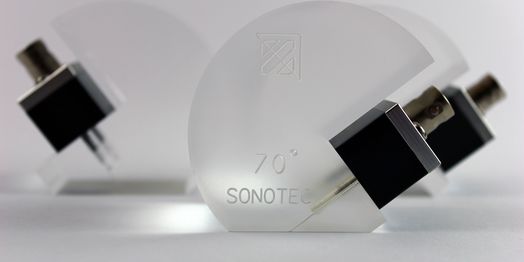

SONOSCAN R AWS Probes for Ultrasonic Weld Seam Testing

Winkelprüfköpfe für die Schweißnahtprüfung nach ASTM E1065

Für Prüfungen an schwer zugänglichen Prüfobjekten - zertifiziert nach ASTM E1065

Wir bieten eine große Auswahl an Standard- und kundenspezifischen Prüfköpfen!
