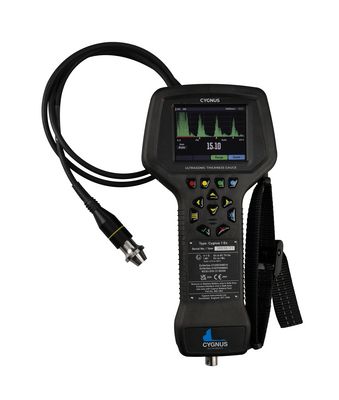

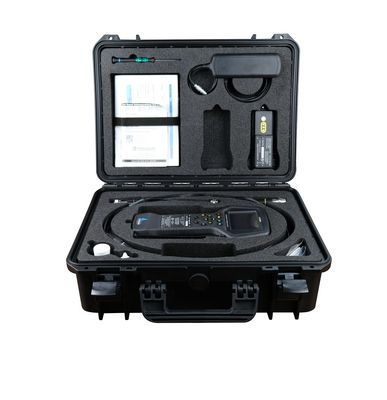

Cygnus 1 Ex

Eigensicheres Wanddickenmessgerät für Ex-Zonen

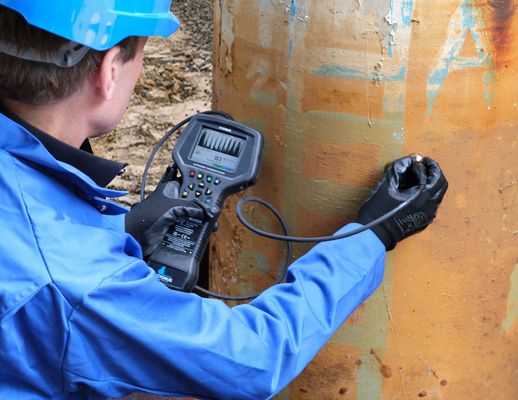

Das Ultraschall-Wanddickenmessgerät Cygnus 1 Ex ist ein robustes, tragbares, eigensicheres Messgerät für zuverlässige Wanddickenmessungen in explosionsgefährdeten Bereichen der Zone 0. Es eignet sich daher ideal für den Einsatz in Tanklagern, Tanklastzügen, Tankschiffen, in Bergwerken, Chemieanlagen, Öl- und Gasanlagen, Raffinerien, an Pipelines, gefährlichen Lagertanks und in anderen gefährlichen Umgebungen.

Jetzt anfragen!

Vorteile

Robustes Gerät, Schutzklasse IP67

Schmutz- uns staubresistent

In mehreren Varianten lieferbar

Mit A-Bild und B-Bild Option

Erweiterte Prüfkopfauswahl für fast alle Anwendungen

Für Messungen in der EX-Zone 0

Allgemeine Informationen

SC Variante (Ein-Element-Prüfkopf)
Mehrfach-Echo, Funktion für extra dicke Beschichtungen
Wanddickenmesser mit Mehrfachecho-technologie für Messung durch Beschichtungen, nur für Einzelschwinger-Prüfköpfe zu verwenden.
TC Variante (Sender-Empfänger-Prüfkopf)
Echo-Echo / Einzel-Echo, automatische Prüfkopferkennung
Einzel-Echo modus für stark korrodierte Rückwände oder Echo-Echo Modus für beschichtete Materialien. Nur mit Sender-Empfänger-Prüfköpfen einsetzbar.
PLUS Variante (Einzelschwinger und Sender-Empfänger Prüfköpfe)
Mehrfach-Echo, Echo-Echo, Einzel-Echo, A-Bild and B-Bild Anzeige
Beinhaltet die Möglichkeiten der SC und der TC-Variante. Zusätzlich ist die A-Bild Anzeige und eine B-Bild Option enthalten.
PRO Variante (Einzelschwinger und Sender-Empfänger Prüfköpfe)
Mehrfach-Echo, Echo-Echo, Einzel-Echo, A-Bild and B-Bild Anzeige, Datenspeicherung, Möglichkeit der manuellen Blenden- und Verstärkungseinstellung, Nutzerzugang, Hochtemperaturfähigkeit
Zusätzlich zu den Funktionen der PLUS Variante mit Datenspeicherungsfunktionen, manuellen Einstellungsmöglichkeiten für Verstärkung und Blenden, weiteren Einstellmöglichkeiten und der Fähigkeit Hochtemperaturprüfköpfe zu nutzen.

Ein Upgrade auf eine höhere Version ist durch Softwareanpassung möglich.

Anwendungen

Petrochemische Anlagen
Trockene, staubige Umgebungen, in explosionsgefährdeten Bereichen
Kraftstoffdepots
Getreideverarbeitungsanlagen
Tanker
Öl- und Gasförderanlagen wie Pipelines und Offshore-Plattformen
Tankwagen mit explosionsgefährdetem Inhalt
Bauwerke und Anlagen in Bergwerken

Merkmale

Eigensicher zertifiziert nach ATEX, IECEx, UKEX für Zone 0 und NRTL Class 1, Division 1
3 Messmodi für verschiedene Korrosionsgrade, unterschiedliche Materialien und zuverlässige Messungen durch Beschichtungen
Der manuelle Messmodus ermöglicht die Konfiguration der Blenden und der Verstärkung für Ihre Anwendung
Deep-Coat-Funktion ignoriert dicke Beschichtungen
Live-A-Bilder helfen bei der visuellen Überprüfung der Messung
Live-B-Bilder liefern eine schnelle Querschnittsdarstellung
4 Funktionstasten für die einfache Steuerung und die dynamische Bedienung
Die Nutzerzugriffsfunktion schützt Ihre Datensätze mit den passenden Zugriffsberechtigungen
Messeinstellungen können für einen schnellen Start gespeichert und geladen werden
Funktion zum Einfrieren der Messung und der Referenz/Min/Max-Grenzwerte der Messungen
Elektronisches Wanddickenmessgerät mit robustem IP67-Gehäuse
Erhältlich als SC-, TC-, PLUS- und PRO-Varianten mit Option zum Upgrade auf die höheren Varianten

Standards:

II 1G Ex ia IIC T2/T3/T6 Ga
I M1 Ex ia I Ma

Technische Daten

Allgemeine Daten

Messmodi	Einzel-Echo
	Echo-Echo mit Sender-Empfänger Prüfköpfen
	Mehrfach Echo mit Einzelschwinger Prüfköpfen
Material Schallgeschwindigkeit	von 1000 m/s bis 9000 m/s
Genauigkeit	±0.1 mm (±0.004”) oder 0.1% der Dickenmessung, jeweils der höhere Wert
Auflösung	0.1 mm, 0.05 mm or 0.01 mm abhängig vom Prüfkopftyp
Prüfköpfe	Einzelschwinger oder Sender-Empfänger Prüfköpfe
Messbereich in Stahl	0.8 mm bis 250 mm (0.031 in. – 10 in.) abhängig von gewähltem Prüfkopf und Konfiguration, Material und Temperatur
Anschluss	Einzelnes duales Koaxialkabel
Energieversorgung	Wiederaufladbare, wechselbare Lithium-Ionen Batterie
Energieaufnahme	2W
Nutzungsdauer	6-8 Stunden kontinuierliche Messungen
Display	3.5” VGA, sonnenlichttaugliches Farbdisplay
Größe	270mm hoch, 135mm breit, 80mm tief
Gewicht	1 kg mit Batterie
Arbeitstemperatur	-0°C bis +50°C (32°F bis 122°F)
Lagertemperarur	-10°C bis +65°C (50°F bis 149°F)
Datenspeicherung	10,000 Messungen und A-Bilder pro Aufzeichnung
Computer Software	CygLink erlaubt die ferngesteuerte Speicherung und Anzeige der A-Bilder
	Report-Erstellung als PDF. Grafische Analyse der Daten und statistische Berechnungen
	Bluetooth Verbindung zum Datentransfer zu einem Windows® Computer mit CygLink
Zertifikate	ATEX, IECEx and UKEX
	I M1 Ex ia Ma
	(Tamb = 0°C to +50°C)
	II 1G Ex ia IIC T4 Ga
	(Tamb = 0°C to +50°C)
	Certificate Numbers;
	ATEX: ExVeritas 21ATEX0860X
	UKEX: ExVeritas 21UKEX0861X
	IECEx: IECEx EXV 21.0035X
	NRTL
	I.S. Class I Zone 0 AEx ia IIC Ga T4
	I.S. Class I Division 1 Groups ABCD T4
	(Tamb = 0°C to +50°C)
	NRTL / MET US Certification,
	Listing Number E115506
	Schutzklasse IP67
Pollution degree	3
Standards	Designed for BS EN 15317:2000

Downloads

Flyer Cygnus 1 Ex
2 MB
